oasys30 AX/SX キーボードをps/2化するプロジェクト、のんびりやろうとおもっていたけどいきなり終盤。

PIC12F683を使おうと思ったけど、4MHzで9600bps USARTをソフトウェアで実装するのはきつい(試したけど超不安定)ので、外付けセラロックを付けようかと思ったけど考え直して16F648Aを使うことにした。USARTをハードウェアで処理できるので楽!

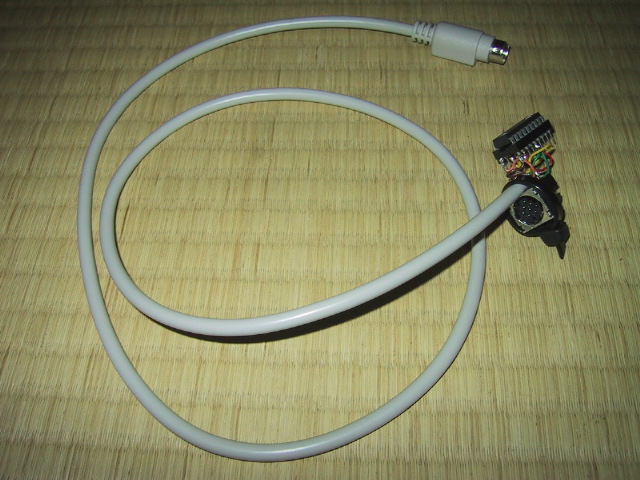

さて、これが試作したもの。これも抵抗なし、トランジスタなし。極限まで低コスト化。








おそらく史上最小のOASYS30 AX/SX keyboard-PS/2変換器だと思う。

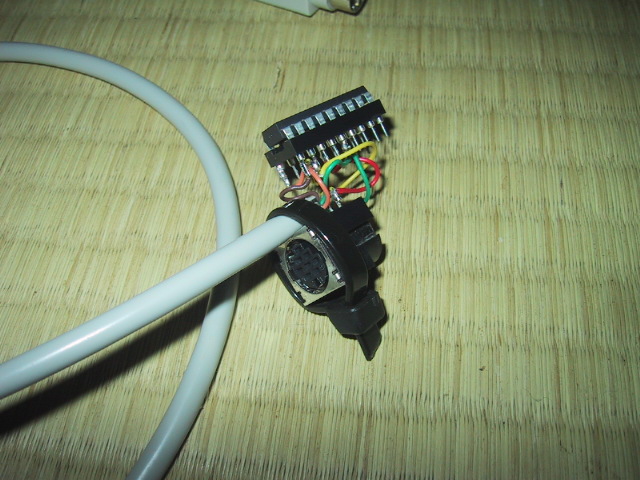

拡大すると。。。
実用的に使うには、ちゃんと基板をおこさないとだめだな。









原価
16F648A ....200円
ICソケット ... 50円
PS/2ケーブル ... 300円/2=150円
特殊DIN8Pコネクタ... 4000円ぐらい
合計...  4400円ぐらい

。。。。。。。

!?

高けー!

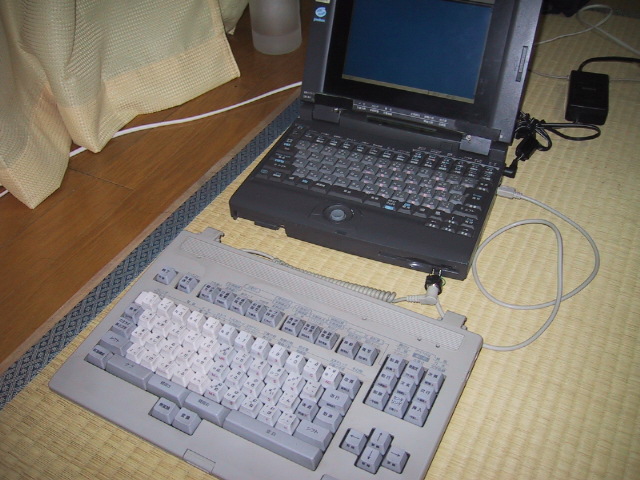

さて、PCに接続してみた。
親指シフトではないOASYS-Vに、OASYSの親指シフトキーボードを外付けする。
うーん、変な感じ。
