部品一覧

組み立て前の部品です。









左上から右下にかけて

RJ11コネクタ   PS2MO11O基板　8ピンICソケット PIC12F683
Din4Pコネクタ   PS2MO115基板  2125チップ抵抗4.7KΩ
ヒロセのなんとかっていう8Pコネクタ PS20ASYS　18ピンICソケット PIC16F648A

本当は抵抗なんか入れたくなかったのだが、M3501が言うこと聞かないので仕方なく追加。
ヒロセのなんとかっていうコネクタが非常に高価。部品単体の価格はそれなり（とはいってもDinコネクタの７倍くらい）なのだが特殊な部品なので手数料がそのさらに数倍かかった。
基板は特注なのでそれなり。
他はアキバで入手可。安価。

あ、Din6Pコネクタ忘れてた。

販売開始準備中！

関連サイトを立ち上げた。

http://m0115.web.fc2.com/

はたして売れるのか？？？
わからないけど、総生産予定台数は下記のとおり。
自分用のためにコストを無視して作成したが、その副産物なので、
比較的安価で１０月くらいにオークションに流す予定。

PS2MO115 ... 15台
PS2MO11O ... 3台
PS20ASYS ... 2台

これ以上作るとなると、また基板を発注することになるけど、
自分用にはこれ以上いらないので、コスト回収のために
価格は倍以上になるだろう。

まあ、多分つくらないけどね。

ホームページオープン

Ｃ言語で全部書き換えようと思ったけど、結局３割はマシン語（死語）になった。ps/2プロトコルは10μs程度の誤差があっても平気で動作するが、ADBプロトコルは数μsタイミングがずれただけでキー入力を取りこぼす。よってADB周りはオールマシン語。６割がたnopオペランドなんだけど。

で、せっかくPS/2-ADB変換器、PS/2-大昔MAC変換器、PS/2-OASYS変換器が出来たので、細々ながら販売しようかと思う。

とりあえず、さくっとページ作った。９月くらいに正式オープンする予定。

FMR-60のキーボードを分解してみた。

ということで、R用のキーボードが汚かったので、洗うために分解した。

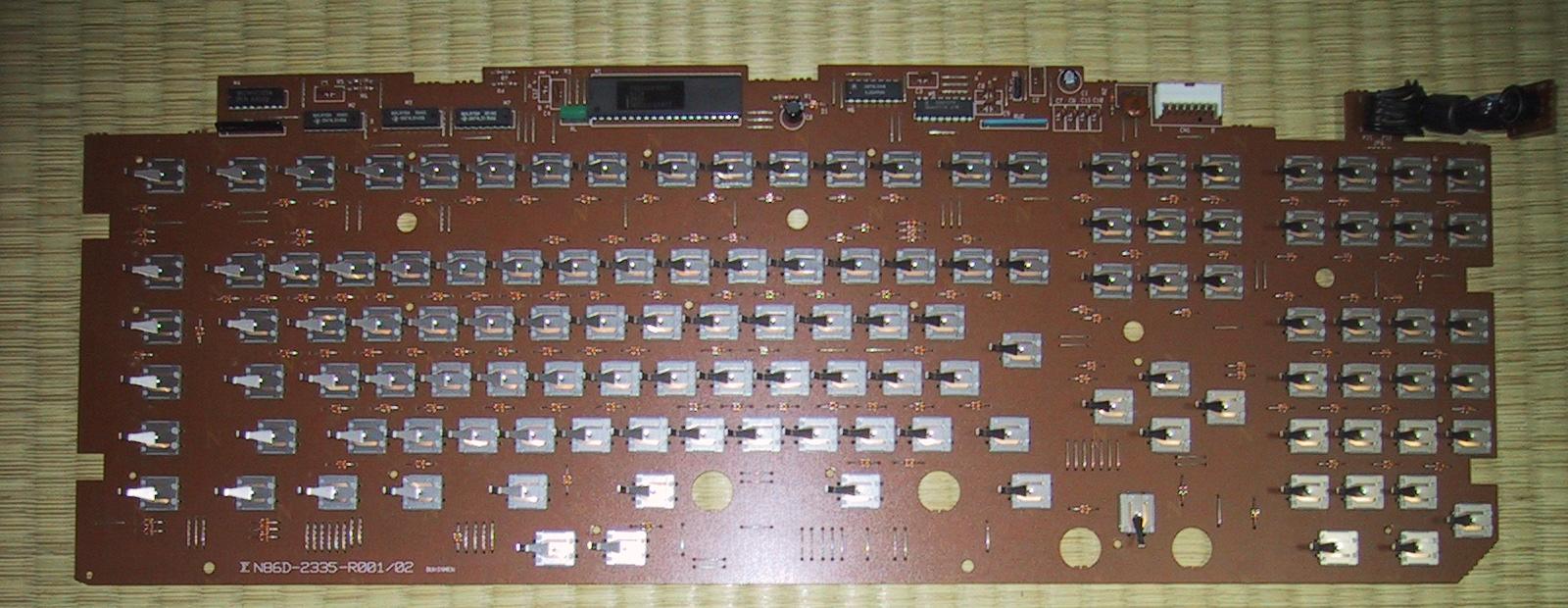

これがその基板。






うーん、いい仕事してますね～。

ファントムキー現象を回避するため、徹底的にダイオードが仕込んである。
Rboardの基板の写真をどこかで見かけたが、こんなにダイオードは付いてなかった。
いまどき珍しい（東プレ以外では見かけない）、完全Nキーロールオーバー対応のキーボードである。

というか、これはいまどきのキーボードではないか。。。。
ちなみに以前手に入れていたOASYS７０用のキーボード（OASYS100G II('84)以降のOASYS50NF～500GXも同じキーボードらしい)の構造もまったく一緒。金かけてつくってますって感じ。

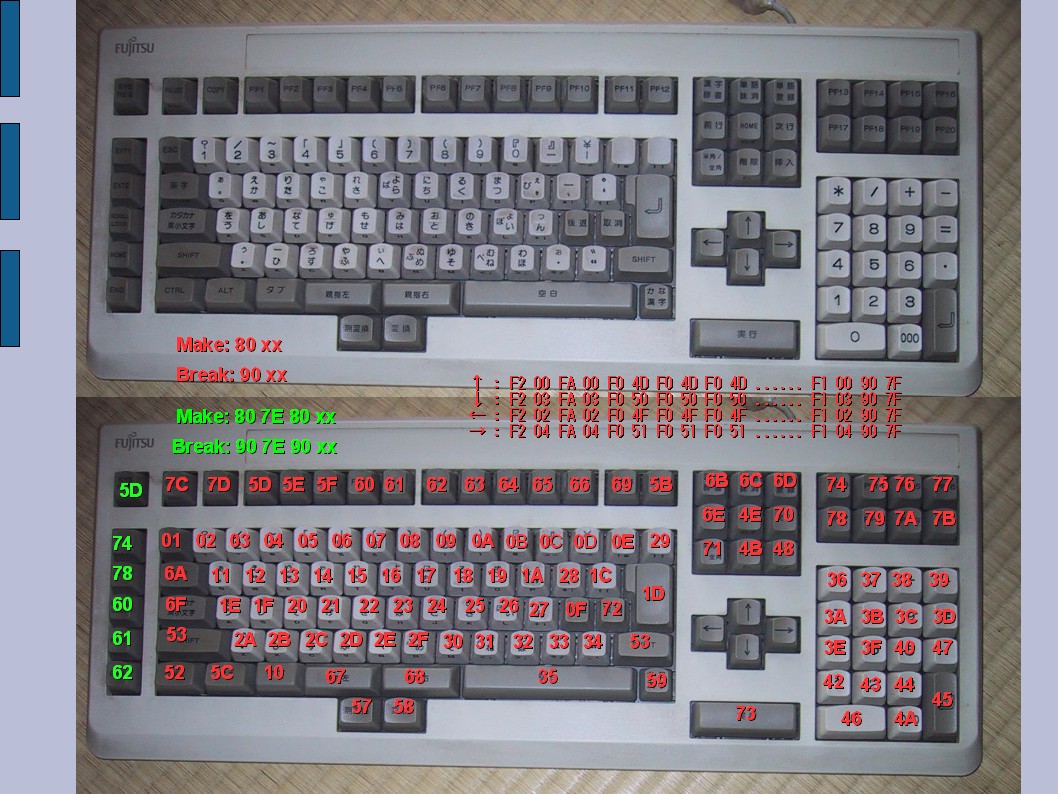

FMRのキーボード

FUJITSUのロゴが新しいので、FMRの後期のものと思われる。
キータッチは、Λをちょっとマイルドにした感じ。
わずかに「チッチッ」というスイッチ音がする。

基本はOASYSキーボードとまったく同じで、謎のΛキーボードとは若干異なる。











試しに自作PS/2変換器につなげたら何の問題もなく使えた。
