手作りPS/2-ADB変換器出品！

とうとうオークションに出品してしまった。ヤフオクにしようと思っていたけど、いろいろあって結局ビッダーズにした。ここは閑散としているみたいなので、１００円でスタートするとそのまま１００円で落札されちゃうらしい。
ということで、とりあえず５０００円スタート。
興味のある方は、キーワード adbまたは変換器で検索してください。

４器完成

１号機は職場用。２～３号器は検証用。職場のPCにはPS/2ポートがないので、PS/2-USB変換器もつけて、WindowsXPでApple Keyboard(I)やGSキーボードを使用している。

４～７号器が完成したので、近々ヤフオクにでも出品しようと思う。
開始価格はいくらにしよう？
純粋な部品代は１５００円くらいなので、３０００円くらいか？？

でも、その他もろもろの費用や手間賃を考えると大赤字だろう。

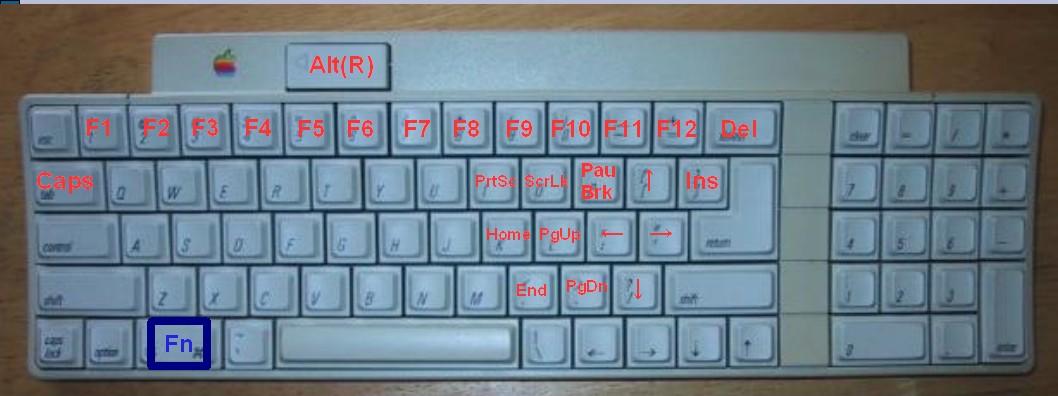

Fnキー押下状態のキー配列 (PS2M0115)

デフォルトで、下図のように設定してあります。もちろんカスタマイズ可能です。
Fnキーは、コマンド（Windows)キーにアサインしてあります。もちろん変更可能です。
HHKに使い慣れている方なら、支障なく使用できると思います。
Fnキーを無効にして、Windowsキーとして使用することも可能です。M0115キーボードなら、こうしたほうがいいかもしれません。






ところで、評判のAppleII GS キーボードですが、デザインは、なかなかいいのですが、使用感はApple Keyboard (M0116J)とあまり変わりません。

CapsLockのメカニカルロックの解除方法

AppleオリジナルのADBキーボードのCapsLockには、昔ながらの機械式のロック機構が組み込まれている。が、これがApple Extended KeyboardでCapsLockとCtrlを交換するといった、あまり使わないCapsLockを別の用途に使用するときに障害となる。
ということで、解除してしまいましょう。（でもiMateではこの手は使えないんだな）

まず、これが今回解除するキーボード。M0115,M0116,M3501の場合も同様に解除可能





1.CapsLockのキートップを外す。作業に邪魔なら周辺のキートップも外す。傷つけないように慎重に。


2.スイッチの上下のプレートを広げるようにして引っかかりを外し、スイッチ本体を引き抜く。壊さないように慎重に。










3.抜けたら、ロック機構の骨組みを外す。軽く引っ張ると抜けます。将来元に戻すときのことを考えて、骨組みは大切に保管しておきましょう。








4.コイルバネをスイッチの中に入れ込んで、キーボードを上下さかさまにしてスイッチをはめ込む。バネをなくさないように注意。はまらないときはスプリングがずれている可能性が高いので、もういちど外してやりなおしましょう。









5.キートップを元にもどして完了。１～５まで所要時間は１０分ほど。

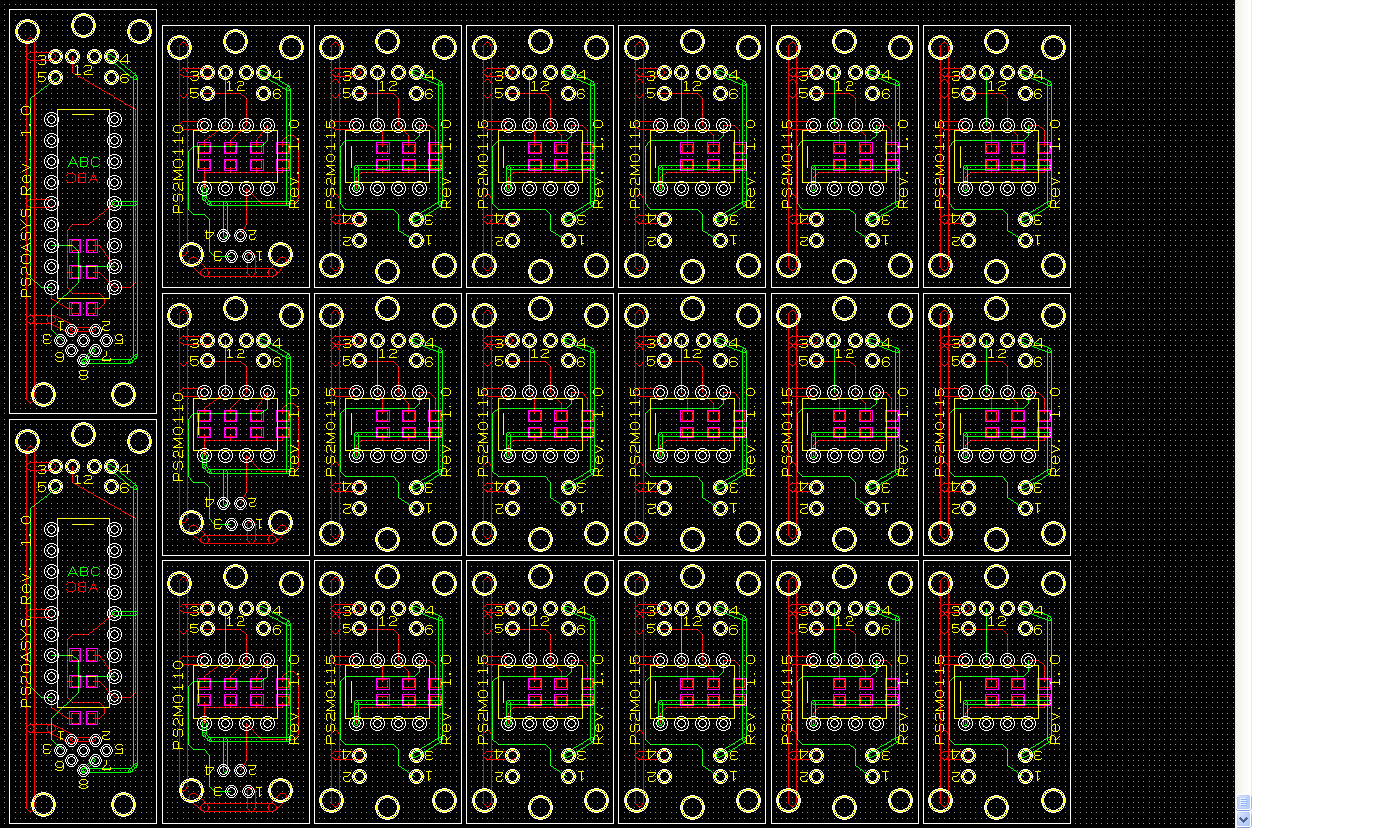

基板の版下

EAGLEとか使えばすぐ描けそうだけど、このとき手元になかったのでPCBEで描いた。
使い方を覚える時間もあわせて１００時間ぐらいかかったかな？

ps2m0115 x 15
ps2m0110 x 3
ps2oasys x 2

１枚しか製造していないので上記が総生産予定台数。
