lattepandaのtouch screenで隅っこが押せない件

ドライバーを入れて使えるようになったラテパンダのタッチパネルであるが、キャリブレーションで右上と右下のクロスを押せずに、うまくキャリブレーションできない状況であった。

やっぱ初期不良だな。さっさと返品しよう。

と思ったが、いちおう悪あがきしようと思った。

まず、以前ダメだったV1.1のドライバーを入れてみたところ。。。。。
。。。
。
あれ？治った？？

まだ微妙にずれていたので、「Reset」して「Calibrate」してみたところ。。。。

ズレ解消！！

ひょっとしたら、V1.1のドライバーには、なにか不足しているのかもしれない。で、V1.0を入れたとき、その不足しているものが埋め合わせされたのかもしれない。ということで、ラテパンダのタッチパネルのドライバーのインストールは、V1.0を入れる→V1.1で上書き、とするのが正しいのかもしれない。

lattepandaのtouch screenは曲者

いろいろあって、２年前に買ったラテパンダであるが、なんとなくタッチパネルが欲しくなった。

ということで、秋月で買ってきた。

話だと、すでにドライバーが入っているので、付けるだけで使えるようになると。

付けてみた。。。。。使えない！！初期不良だな。さっさと返品しよっと。

と思ったが、ダメもとで、いつものグーグル先生に確認。

①ドライバーが入っているか、動作しているか（！じゃないか）を確認せよ
→確認した。動いてる。問題なし。

②OSが32bitだと動く。64bitだと動かない、という噂。
→OS確認した。メモリ2GBにもかかわらず64bitだ。OS入れ替えろってこと？そんなバカな！？

③BIOSを入れ替えてみよう
→結構大変なんだから、無責任なこと書くんじゃねぇよ！

④最新のドライバーに入れ替えてみよう

http://www.lattepanda.com/topic-f10t1178p5008.html

ここの Windows 10 Drivers (V1.1) - 64bit (New!)　を入れてみた
→変わらん！！

⑤最新がダメなら古いほうがいいのかな？

上記のトピックは信用ならないので、別のところ
https://www.dfrobot.com/product-1414.html
から、V1.0をダウンロードして、入れてみた。多分ダメだろう、と思いつつ。。。
。。。。。。。。。
。。。。。。
。。。。
。。！！！！！



動いた。。。。。奇跡だ。。。。


でも、こんなんじゃあ、初期不良だって返品する人、たくさんいるんだろうなぁ。。。

有機ELのＦＣコマンダーの画面を反転させてみる件

PIC32MXで出来るかな～といろいろ考えてみたけど無理そうなので、手持ちのFPGA(MAX10)でやってみた。規模小さいので、CPLDでも余裕だけどね。

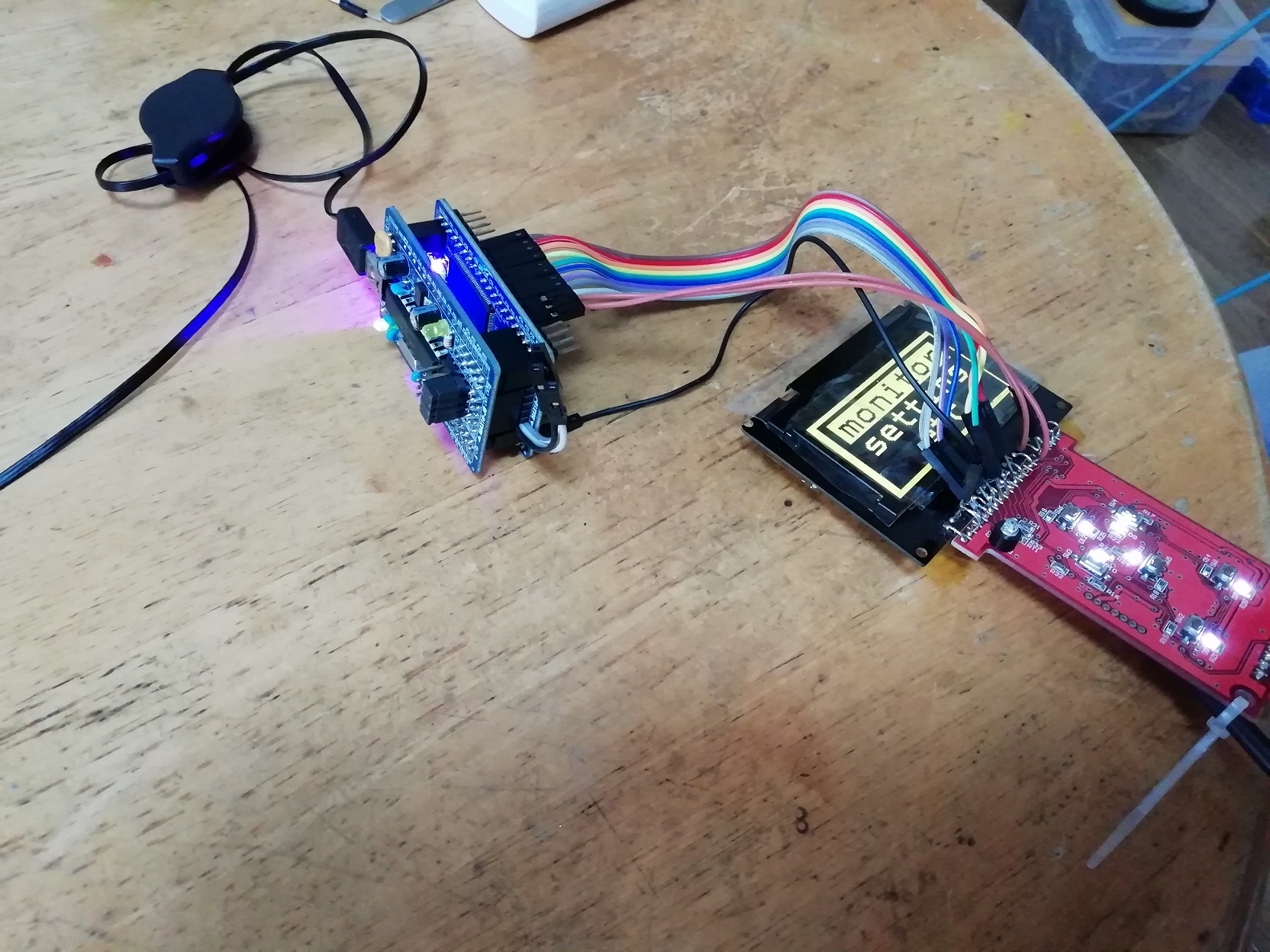

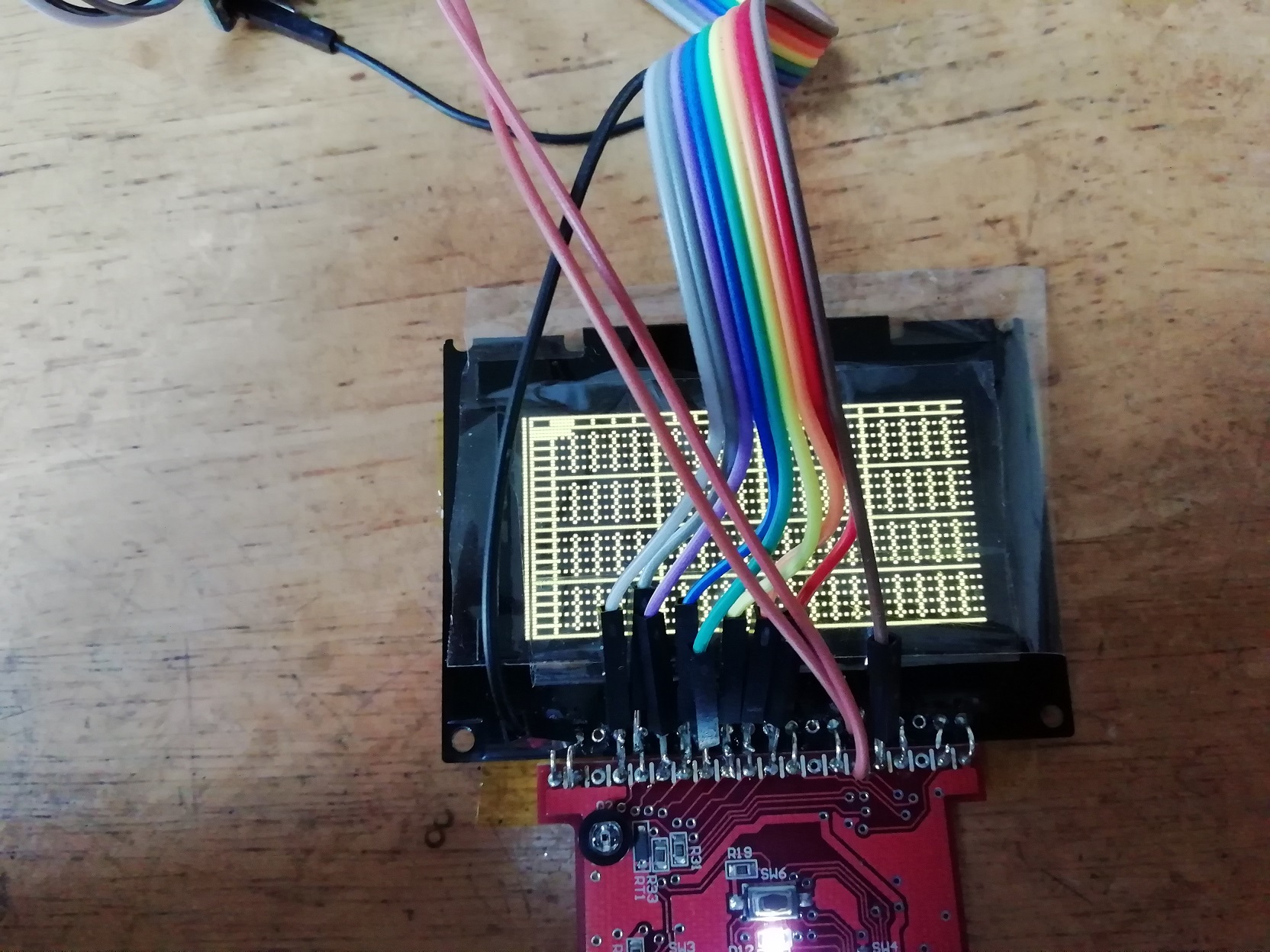

さくさくっと配線して

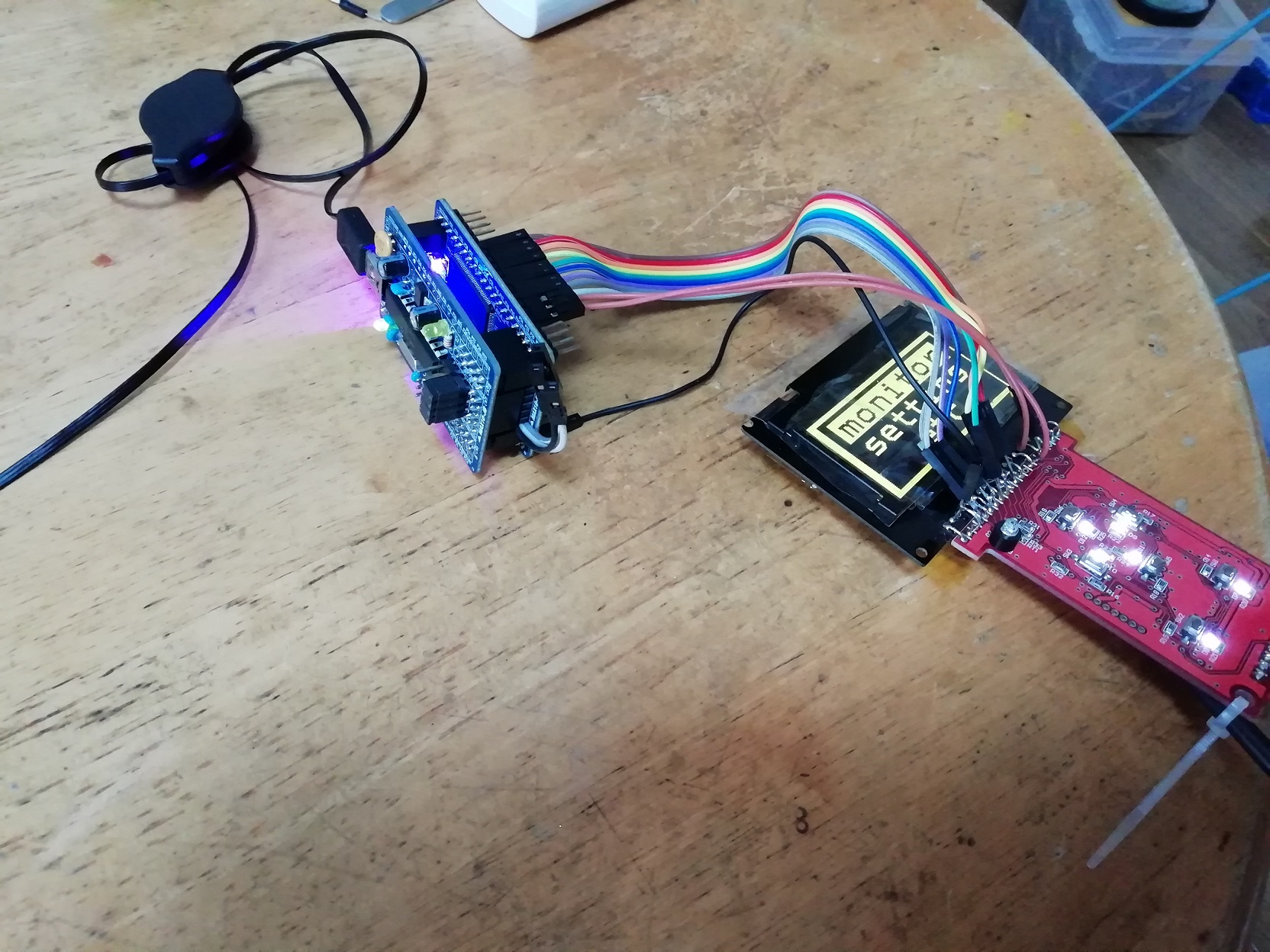

さくっとできた。やったことは、コマンドA1のとき、WRをHIGH固定にしてコマンドを殺すようにしただけ。Verilogのソースコードも10行ちょっと。

しかし。。。。



画面が右に2ドットずれてるんだよなぁ。。。。

この、ずらしているコマンドも殺そうと思ったが、残念ながら見つけることはできなかった。。。


というわけで、こんな中途半端な状態なら、別に反転でもいいや、と思って、配線を元に戻して終了！うまくいけば、基板起こそうと思っていたけど、もうや～めた。

一見、成功のようだが、結果的には失敗ということなり。。。

FCコマンダーOLEDのバスキャプチャー

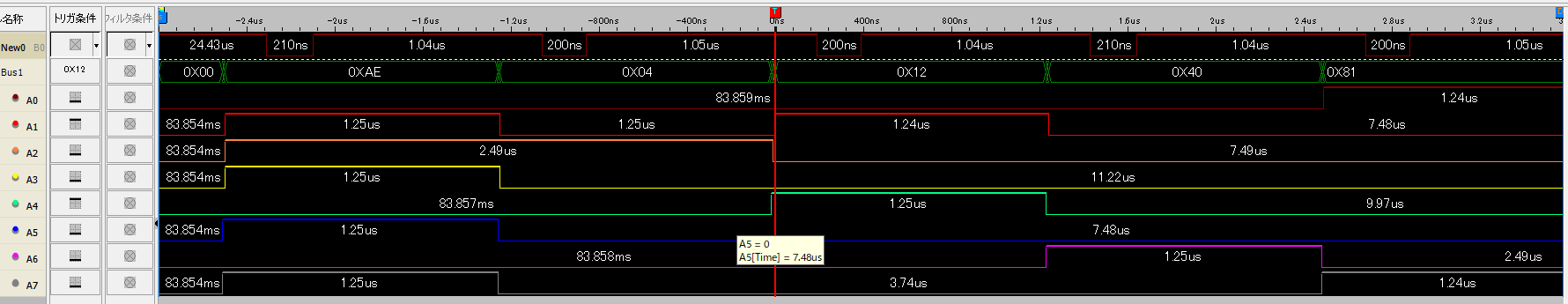

気になったので、SSD1303の8080バスをキャプってみた。




AE 04 12 40 81  か。

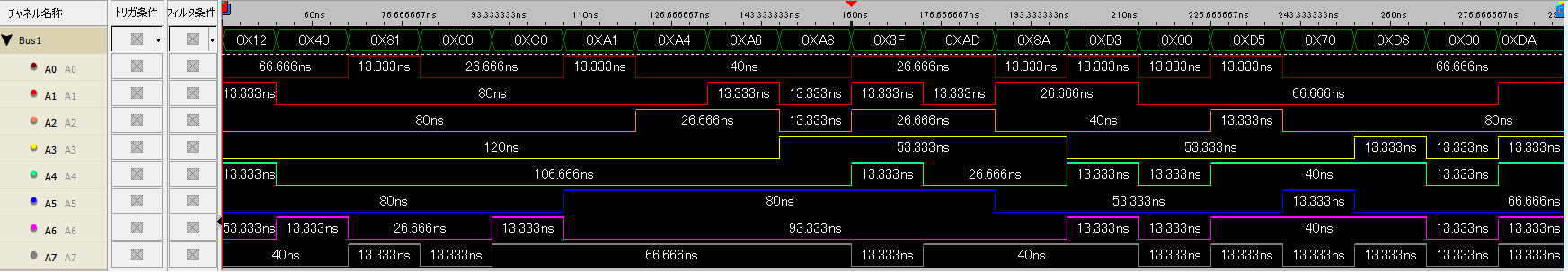

全体を眺めてみる。





AE 04 12 40 81 00 C0 A1 A4 A6 A8 3F AD 8A D3 00 D5 70 D8 00 DA

ということか。なるほど。

翻訳すると

AE:リセット
04:column指定？
12:column指定？上と合わせて0x24？
40:行はズラさない
81:明るさ
00:超暗め
C0:上下反転しないってことかな？
A1:左右反転する

このoledモジュールはA1しちゃだめなのかもしれないね。

有機ELのＦＣコマンダーの画面モジュールを交換してみた件

こんなこともあろうかと、あらかじめAmazonでモジュールを買っていたのである。

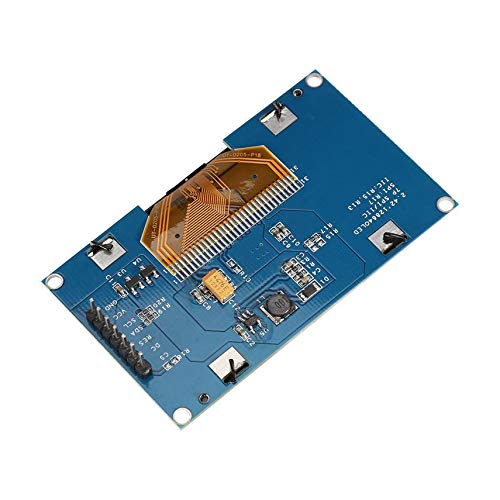

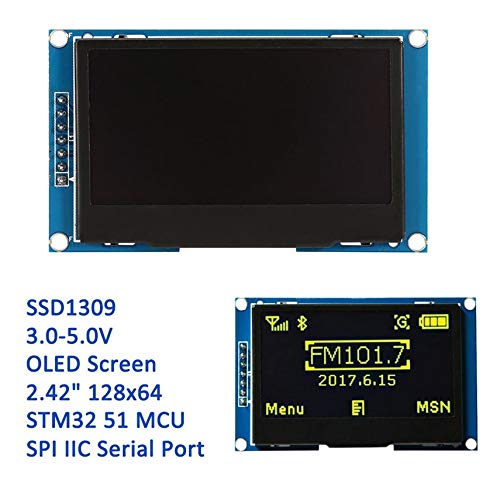

2.42インチOLEDディスプレイSSD 1309 128 x 64 SPI/IICシリアルポートブルー（Arduino C51用）
（イエロー）


ぱっと見、フレキのピッチも問題なさげ。

SSD1303とSSD1309の違いはあるけど、まあなんとかなるかな？？

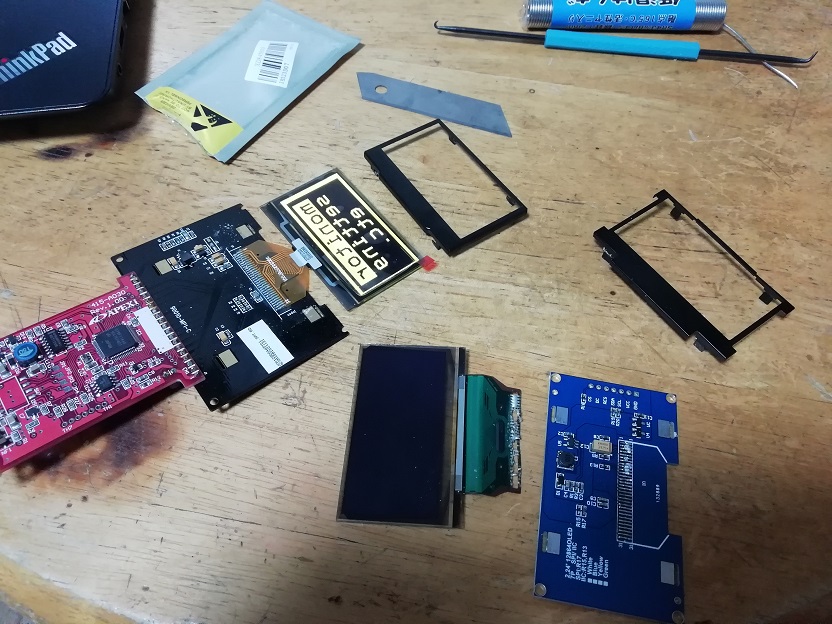

さて、分解して交換してみたところ。。。



むむっ
何かがおかしい


やっぱりおかしいよね。

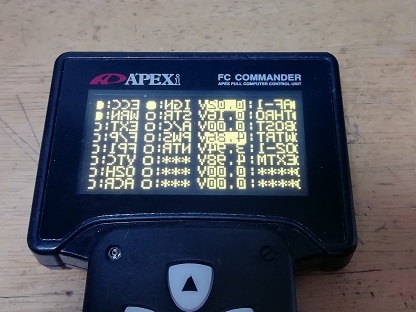

左右反転しているし、左端が切れているようにも見えるし。。。

と、じつはこうなることは、事前にわかっていたんだな。。。

https://www.eevblog.com/forum/testgear/replacing-oled-screen-on-an-agilent-u1253a-multimeter/

でも、なにも見えないよりかは１００倍はマシなので、しばらくはこのまま使い続けようと思う。
