oasys30のキーボード解析完了

ふぅ。。。

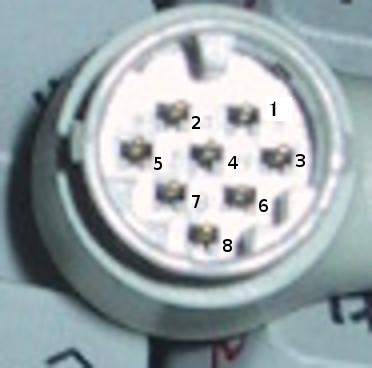

こちらがコネクター。へんな形。











1,2.......... GND
3.............. TX
7,8........... 5V

調歩同期シリアル9600bpsスタート／ストップビット1
偶数パリティみたいだが受信側で無視して良し。

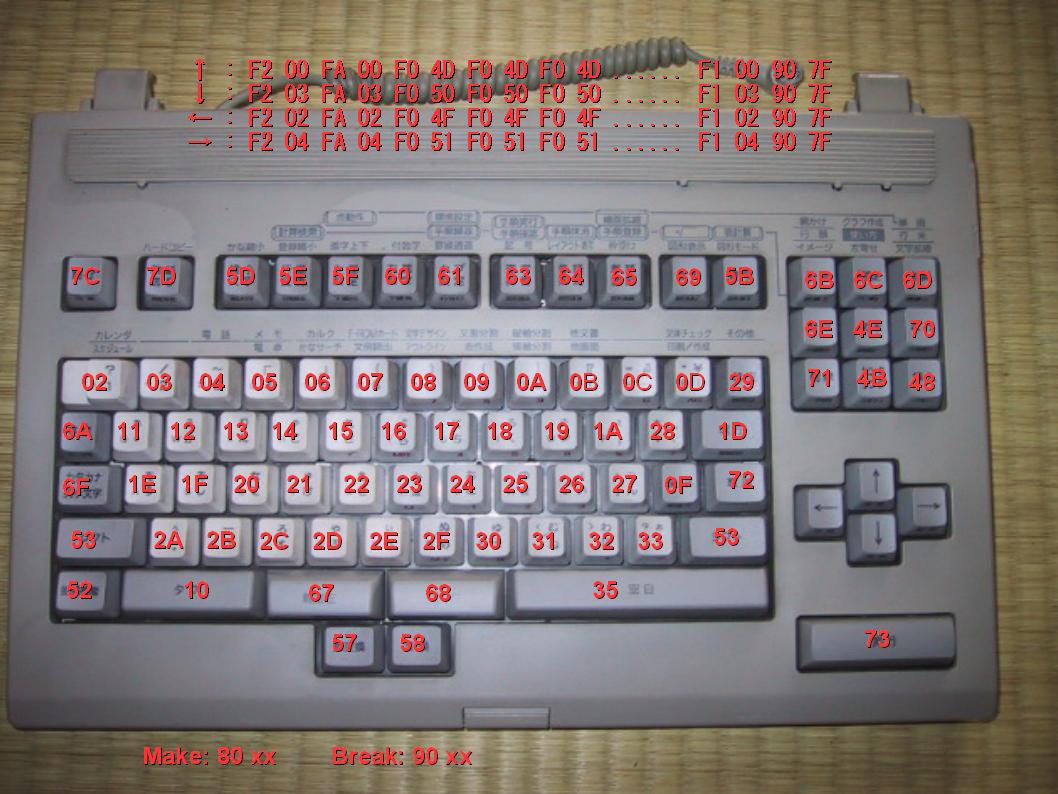

こちらがキーボード＆キーコード








カーソルキーを除き、１キー２バイト
たとえば１キーを押したときは　80 02 送信
離したときは 90 02 送信
押している間、ずーっとリピート送信するが、
ディレイはない。
全キーリリース時には、離したキーのキーコードにかかわらず、
90 7Fを送信する。

カーソルキー（メーク＋リピート＋ブレイク）については、図の上に書いたとおり。

これなら、ps/2化も簡単なり。

もっともこのキーボード、お世辞にもキータッチがいいとはいえない。。。。
カシュカシュって感じで非常に軽い。
