ちょこちょこっとロジックを書いて、RS-232C(PICの世界ではUSARTと呼ぶらしいので以降はUSARTと呼ぶ）とADBの変換はほぼ問題なくできることを確認した。

こんな感じで接続

[ ADB Keyboard ] -- [ 2SC1815 ] -- [ PIC 16F628A ] -- [ MAX232（互換） ] -- [ThinkpadのCOM4]

teratermではちょっと機能不足なので、SerialDebugTool(SerialDebug112.zip)を使用。
左右のShift,Ctrl,Altで違うコードを返してくるし、文字を送るとnum lock、caps lock、scroll lockのLEDを自由に制御できた。

あとは、

[PCのPS/2ポート] -- [ 2SC1815 ] -- [ PIC 16F628A ] -- [ MAX232（互換） ] -- [ThinkpadのCOM4]

てな感じでつなぐような、PS/2をUSARTに変換するものを作って、上のやつと直結すればADB-PS/2変換器の出来上がり。

で、こんなものを作らなくてもi-mateがあるじゃないか、といわれそうだが、まったくそのとおりとおもう。かくいうおれもi-mateを持っているのだが、caps lock のハードロックを微妙に処理しているところが気に食わない。caps lockのハードロックを外してcaps lockとctrlを入れ替えようと考えているおれにはあわない。

っということで、M0115対応は目処がついたので、開発中断。
実はM0116対応（たぶんGSキーボードも一緒）も考えていたけど、キーボードをもっていないのでやめた。M0116対応はM0115対応よりむずかしい。キーの数が101 or 84キーボードより少ないので、Happy HackingみたいにFnキーを作らないといけない。

明日からはM0110 ( Mac 128K/512K用テンキーなしキーボード）に挑戦。

2006/11/19 (Sun) キーボード変換器 Trackback() Comment(0) ▲top

ADBに関する情報

http://www.eetasia.com/ARTICLES/2000JUN/2000JUN02_CT_AN8.PDF

これのほうが詳しい。

2006/11/18 (Sat) キーボード変換器 Trackback() Comment(0) ▲top

次は左右のShiftキーの識別

http://developer.apple.com/documentation/mac/Devices/Devices-205.html#MARKER-9-69

Apple Extended Keyboardは左右のShift,Ctrl,Altの識別が可能。
なにやら、IDを２から３にするといい、ということらしい。
方法は、

①レジスタ３の値をPUT(Listen): アドレス:0010 Listen:10 : レジスタ３:11
PC→キーボード 8bit: 0x2b ( 0010 1011)
②PC→キーボード 8bit:　( b'01100010')
③PC→キーボード 8bit: 0x03 (b'00000011')

2006/11/15 (Wed) キーボード変換器 Trackback() Comment(0) ▲top

LEDの点け方判明

LEDの付け方の解析完了

1.レジスタ２の値をGET(Talk): アドレス:0010 Talk:11 : レジスタ２:10
①PC→キーボード 8bit: 0x2e ( 0010 1110)
②キーボード→PC 8bit: 変数A
③キーボード→PC 8bit: 変数B

2.レジスタ２の値をPUT(Listen): アドレス:0010 Listen:10 : レジスタ２:10
④PC→キーボード 8bit: 0x2a ( 0010 1010)
⑤PC→キーボード 8bit: 変数A
⑥PC→キーボード 8bit: 変数Bの最後の3ビットを点灯させるLEDにあわせて変更

2006/11/14 (Tue) キーボード変換器 Trackback() Comment(0) ▲top

よーし、作るどー。

現在の計画では

☆対象キーボード

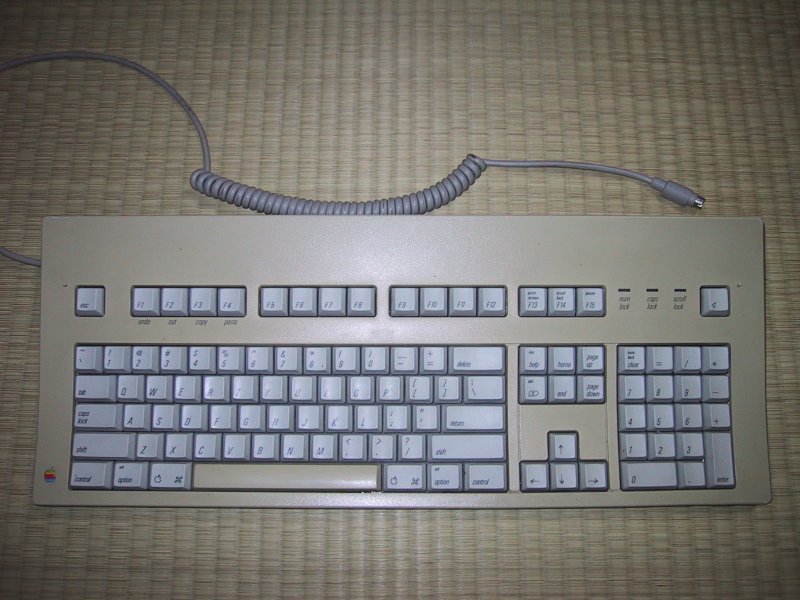

Apple Extended Keyboard M0115 (ADB)

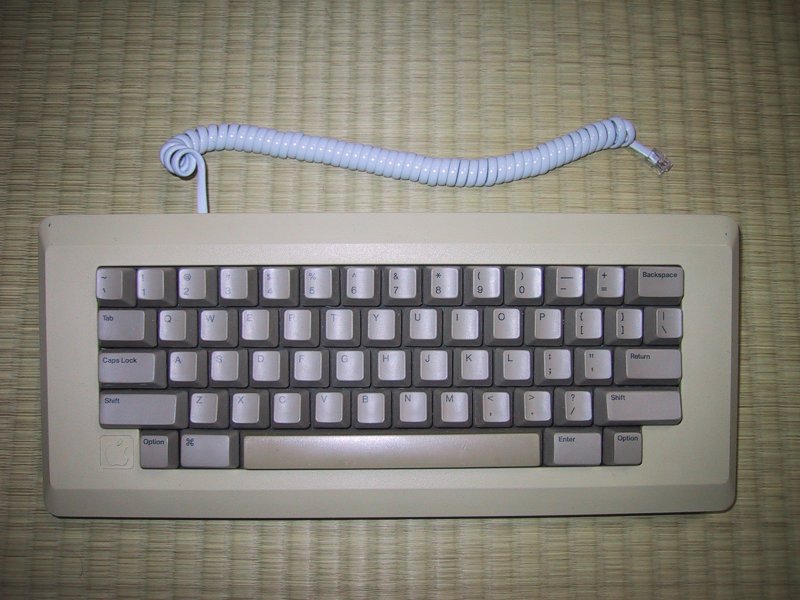

Mac128K/512K M0110 Keyboard(RJ11 4極4芯)
