４器完成

１号機は職場用。２～３号器は検証用。職場のPCにはPS/2ポートがないので、PS/2-USB変換器もつけて、WindowsXPでApple Keyboard(I)やGSキーボードを使用している。

４～７号器が完成したので、近々ヤフオクにでも出品しようと思う。
開始価格はいくらにしよう？
純粋な部品代は１５００円くらいなので、３０００円くらいか？？

でも、その他もろもろの費用や手間賃を考えると大赤字だろう。

Fnキー押下状態のキー配列 (PS2M0115)

デフォルトで、下図のように設定してあります。もちろんカスタマイズ可能です。
Fnキーは、コマンド（Windows)キーにアサインしてあります。もちろん変更可能です。
HHKに使い慣れている方なら、支障なく使用できると思います。
Fnキーを無効にして、Windowsキーとして使用することも可能です。M0115キーボードなら、こうしたほうがいいかもしれません。






ところで、評判のAppleII GS キーボードですが、デザインは、なかなかいいのですが、使用感はApple Keyboard (M0116J)とあまり変わりません。

CapsLockのメカニカルロックの解除方法

AppleオリジナルのADBキーボードのCapsLockには、昔ながらの機械式のロック機構が組み込まれている。が、これがApple Extended KeyboardでCapsLockとCtrlを交換するといった、あまり使わないCapsLockを別の用途に使用するときに障害となる。
ということで、解除してしまいましょう。（でもiMateではこの手は使えないんだな）

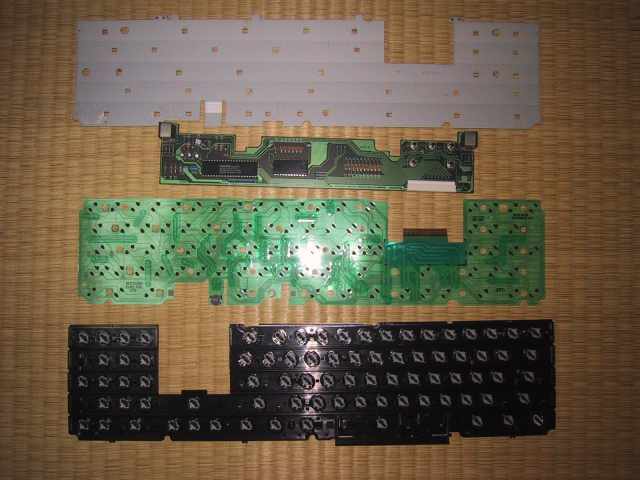

まず、これが今回解除するキーボード。M0115,M0116,M3501の場合も同様に解除可能





1.CapsLockのキートップを外す。作業に邪魔なら周辺のキートップも外す。傷つけないように慎重に。

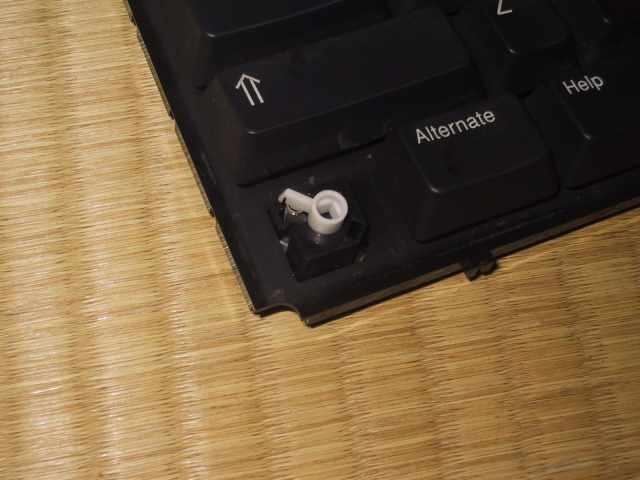

2.スイッチの上下のプレートを広げるようにして引っかかりを外し、スイッチ本体を引き抜く。壊さないように慎重に。










3.抜けたら、ロック機構の骨組みを外す。軽く引っ張ると抜けます。将来元に戻すときのことを考えて、骨組みは大切に保管しておきましょう。

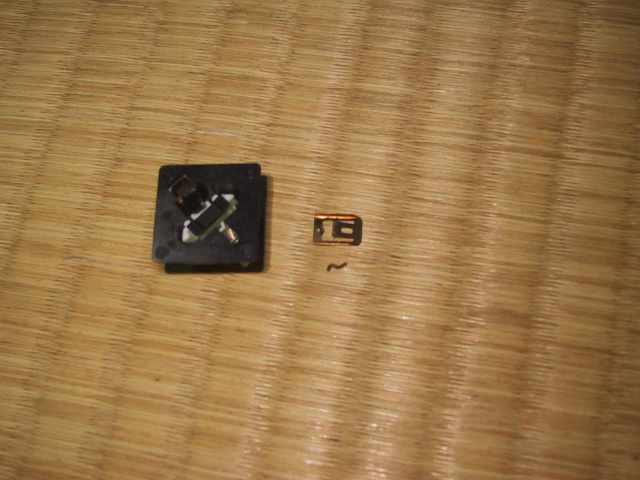

4.コイルバネをスイッチの中に入れ込んで、キーボードを上下さかさまにしてスイッチをはめ込む。バネをなくさないように注意。はまらないときはスプリングがずれている可能性が高いので、もういちど外してやりなおしましょう。









5.キートップを元にもどして完了。１～５まで所要時間は１０分ほど。

MikroCのコツ

MikroCでPS/2-ADB変換器のロジックを追加しているときのメモリ使用率は、つねに99%。100%超えたらメモリ節約のためにプログラムを書き換え、空いたらまたロジックを追加する、の繰り返し。メモリ節約のためのロジック書き換えにかかる時間が１０で、機能追加や改良のためのロジック追加にかかる時間は１くらい。2Kワードのメモリサイズは、Ｃで多機能変換器を作成するには非常に厳しい。

あと、コツかどうかわからないけど。。。。
これが正しいかどうかわからないけど。。。。

①　配列変数に絶対アドレスを指定するとバイナリのサイズがすごく小さくなることが多い
ちょっとロジックを追加しただけなのに、理不尽にメモリ使用量が増えた場合などに有効。
  例：unsigned short keybuf_fn_flg[32] absolute 0xA0;

②　Delay_us(ｎ)はメモリを大量に消費する。
これはDelay_us関数を呼び出すのではなくnの値に応じて動的にバイナリを生成しているから。
ということで、同じnの値でDelay_us(n)を呼び出すのなら、引数なしの関数化すべき。
またはアセンブラでDelay_us互換の関数を作るのもよし。

③　グローバル変数を多用すること
Ｃの教科書とは逆だが、関数は void  function(); が基本。
スマートに書こうとするとすぐメモリが足りなくなる。
可読性とメモリ使用量にはトレードオフの関係がある。
メモリに収まる範囲で戻り値や引数を使うこと。

④　アセンブラ内で使用できる変数はグローバル変数のみ。
     ちなみに下記は、(指定した引数+1) x 5us + 関数呼び出しの10us？程度遅延する関数の例
unsigned short g_delay1=0 ;
void Delay_us5(unsigned short i) {
  g_delay1 = i;
  asm {
  L_Delay_us5_0001:
    nop
    nop
    decfsz _g_delay1,F
    goto L_Delay_us5_0001
  }
}

基板の版下

EAGLEとか使えばすぐ描けそうだけど、このとき手元になかったのでPCBEで描いた。
使い方を覚える時間もあわせて１００時間ぐらいかかったかな？

ps2m0115 x 15
ps2m0110 x 3
ps2oasys x 2

１枚しか製造していないので上記が総生産予定台数。
