たんせいに行ってみた

そこは８０年代の匂いがした。嫌いじゃない、この雰囲気。

特徴は

１．値札がほとんどない
ハッタリ価格でも書いておけばいいのに

２．Ａｐｐｌｅが置いてある
GSもあるが本体のみ。II cのキーボードをさわってみたがＧＳキーボードとそっくり。けっこういい。
II eはいまいちだった。

３．８８、９８が置いてある
88SRのキーボードをさわってみた。カチカチ音がするタイプだったんだ。忘れていた。
98のキーボードをさわってみた。経年劣化かまったく使っていないからか、異様にキータッチが重かった。

４．ＡＤＢキーボードの品揃えは秋葉原一
無造作に箱に入れられている。いくらなんだろ？
あんな粗末にあつかってたらスイッチが壊れるぞ。
でも、いいものを押さえている。ほとんどは初期型の拡張キーボード。

５．でも店員（奥で作業していた）に声をかけようとは思わなかった。
ＩＴプラザのように、「欲しい」と思わせるものを置いてほしいなぁ。。。

うむむむ。。。。これで食べていけるのか？？？？
絶滅危惧種的な店なので、なんとかやっていってほしい。

エアコン室内機の受光部の修理をやってみた

日立のエアコン（２００１年製だったかな？）のリモコンが効かなくなった。買って１年過ぎたころから感度が悪くなって、しまいに受光部にリモコンをくっつけないと動かなくなって、ついに何をしてもだめになった。

リモコンの故障かと思って、マルチリモコン買ったけどぜんぜん変わらなかった。引越のときにエアコン移設をお願いした電気屋が「原因は本体側。日立のはよく壊れる。」と言っていたので、やっぱりと思った。

修理をお願いすると１万円くらいかかるみたいなので、自分で直した。かかった費用は１００円。秋葉原で光モジュールを買ってきて、交換するだけ。１０分で終了。ただし、ある一点をのぞく。

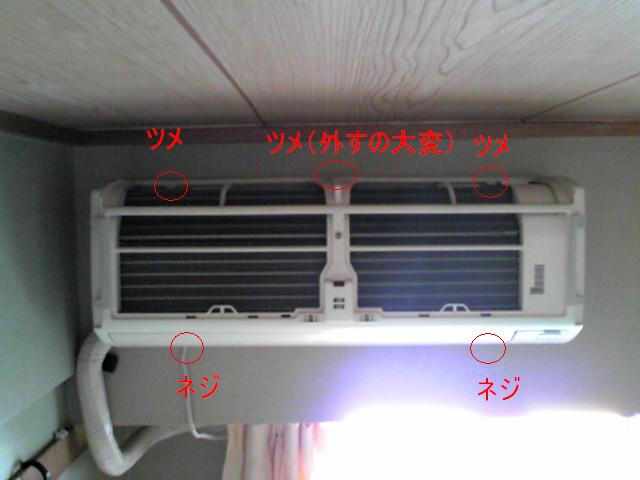

ある一点とは、エアコンの前面グリル（パネルというかカバーというか）の取り外し。これに数時間かかった。








下のネジと右上、左上のツメはすぐ外れる。でも、それだけでは前面グリルは外れない。
隠れているツメが中央上にあるので、これを外さなければいけない。ただ、力が入りにくくなかなか外れない。





＊＊＊写真紛失＊＊＊

が引っかかっていて外れない。

マイナスドライバーとかで強く押せばよさそうだけどどうしとも外れなかった。
格闘すること数時間。。。前面グリルをガタガタ揺らし続けたら外れた。あ～しんど。
外れたら、もう作業も終わったも同然。

＊＊＊写真紛失＊＊＊

センサーの黒いカバーを外すと。。。

＊＊＊写真紛失＊＊＊

こんなん出ましたけど

秋葉原で赤外線受光モジュールを買ってきました。ちなみに上が受光モジュールです。








買いすぎました。一つでいいです。
光モジュールは、３本の足がでています。通常は、左から

信号出力(Vout)　　　　０ボルト(GND)　　　５ボルト（VCC)

になっています。が、メーカーによって異なる場合もあるので、付いてくる説明書をよく読みましょう。

いろんなメーカーから出ていますが、試したところどれも同じでした。金属でシールドされているもの、いないもの、値段の安いもの、高い（といっても２７０円）でも違いはありませんでした。
秋月、千石、鈴商あたりを探ってみてください。
若松にもあるはずなのですが見つかりませんでした。

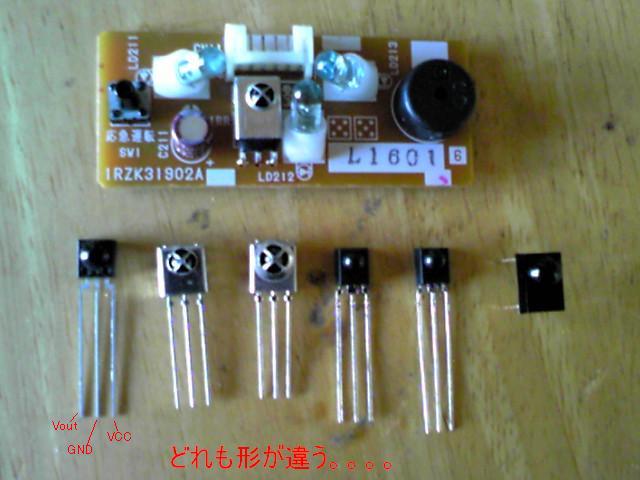

ちなみに光モジュールですが、左から
鈴商 ROHM RPM6938
千石 PIC-37043LM
秋月 PL-IRM0101-3
秋月 PL-IRM0208-A538
秋月 PL-IRM2121-A538
秋月 SPS440-1

で、

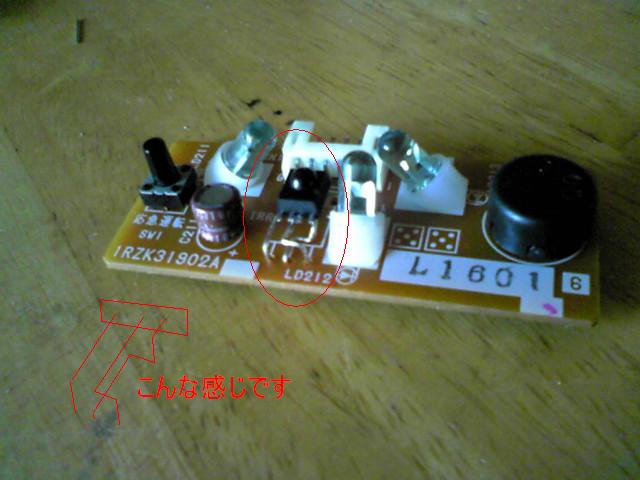

この真ん中がいわくつきの光モジュール。外す。

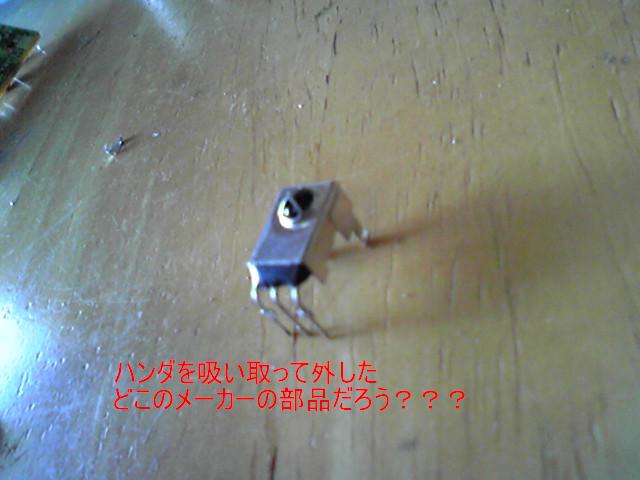

外れた。型番がわからないのでデータシートを探せない！
仕様がわからないのでしようがない。
でも、どこかの足が０V、５V、信号出力になっているので、６通り試せばかならず正解にたどり着く。
とはいえ、ヘマして壊すのはいやなので、ちゃんと基板を調べてから。。。

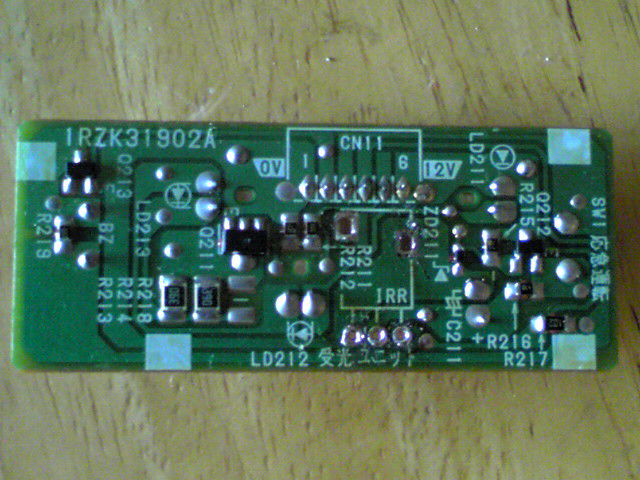

基板の裏面。さぁーてと。








GNDは面積のもっともおおきいところと推測するけど０V と書いてあるので確定。
VCC (5V) が見つからないが、12V があるので、ここからたどっていけばいい。
Vout (信号) はそれ以外。

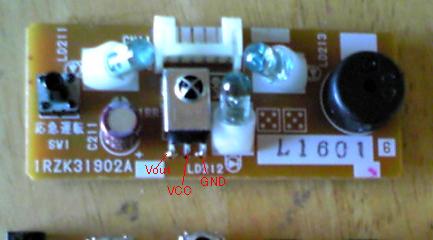

解析完了。５分もかからない。








３個のLEDに囲まれているのでシールド付きの方がよさげだが気にしない。
秋月の１００円のやつをハンダ付け。
ピン配置がまったく違うので足を曲げて対応。

完了！

で、試運転。。。。

問題なし！リモコン感度ばっちり。

GReddy インテリジェントインフォメーター

車についている水温計は、水温がやばい状態になるまで動かないらしい。ドライバーに無用な心配をかけないためということだが、これじゃこまる。

ということで水温計をつけようとおもったけど、GReddy インテリジェントインフォメーターがすごく安くなっているのでこれで済ませることにした。

使用感は。。。

１．S14シルビアだったら取り付けはすごく簡単。
２．水温系も問題なさげ。
３．ピークホールド機能があるので、最高水温もわかる。
４．エアフローとかインジェクター噴射量とかもわかるがみてもよくわからない。
５．バグがある？６パラメータ同時表示＆ピーク値保持で使っていると、よくハングる。

まあ、定価の３万円台は高すぎだが１万円台なら、まあ十分我慢できるレベルと思う。

ぜんぜん関係ないけどS14購入

FM-7のキーボードをPS/2化するのは簡単だろうなぁ～、と思っていたけど、やっぱり簡単だった。PICをPS/2エンコーダとして使うプログラムがネット上にいくらでも転がっているけど、そんなもの使っても面白くもなんともない。PS2０ASYSをベースに４時間ほどで完成。キーボード側とPS/2側とでPICを２つ使っているのだが、本当は１つにまとめたいところだが、MikroCデモ版ではメモリ不足で入らないから諦め。

キーボードの話はさておき、S14前期型というおもちゃを購入。ナンバープレートはもちろん１４。しかも足立ナンバー。これ最強。

ロムチューンでもやってみようかな？

FM-7のキーボード調査

FM-7のキーボードを調べてみた。
こいつはJ3100と同様、ファントムキー対策のダイオードがしっかりと埋め込んである。
キーボードのコネクターはIDEやフロッピー用と似ているが３４ピン。
こまかく調査するのは面倒だし、とくに必要に思わないので、おおざっぱに調査。

1-16 ROWCOLUMN
17-23 COLUMNROW
24 N/C
25 Break
26-28 Break Ground
29 INS LED(SINK)
30 Kana LED(SINK)
31 CAPS LED(SINK)
32-34 LED VCC

開発予定のPS/2キーボードコンストラクションセットはROWCOLUMN22,COLUMNROW8まで対応可能なので、 Breakキーを含めても問題なしかな？

ついでにJ3100のも解析。

1-3,5-8,10,11,12,13      ROWCOLUMN
14-17,19-22      COLUMNROW
4,9,18       GND
